经典福克斯原装位加装后视镜电加热及照地灯

dijla

12年提车，经典福自动时尚，CA很无耻的减配了后视镜加热，我也是在一次雨雾天气外出发现后视镜沾水雾气后完全失效，所以萌生了加装后视镜电加热的想法，在参照了原厂线路图后，配合ELM开启功能（福克斯CANBUS结构决定了信号统一输出控制，终端执行动作的结构），完美实现后视镜加热及照地灯。我是12年底完成的改装，我这个人能比较纠结，不喜欢破线束，喜欢原厂位安装，也就是说安了后视镜电加热将来后视镜剐蹭，直接换个原厂带电加热的后视镜总成即可（端子插接），不需要再改线。话不多说，先上图

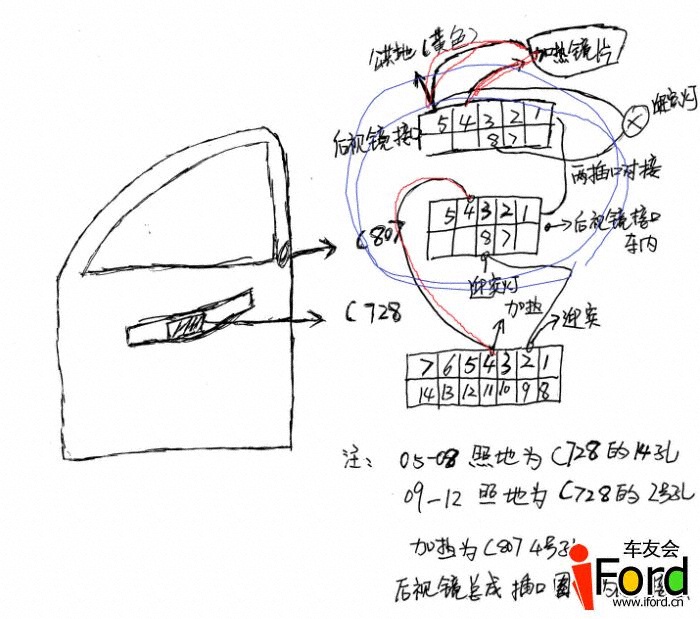

接线示例

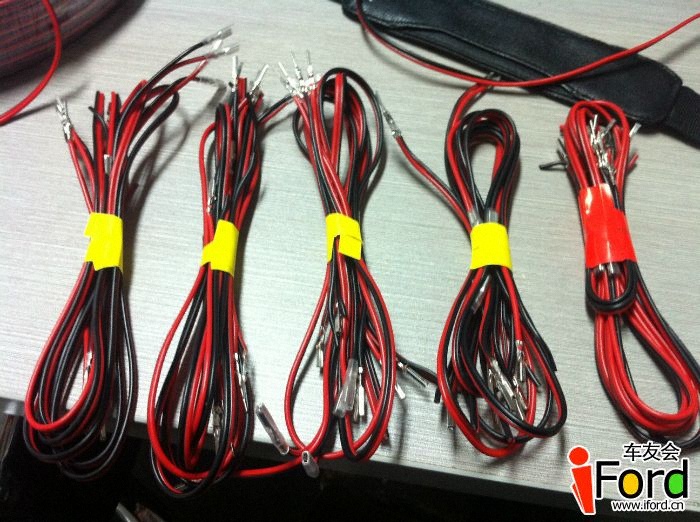

年前为群友制作的线束

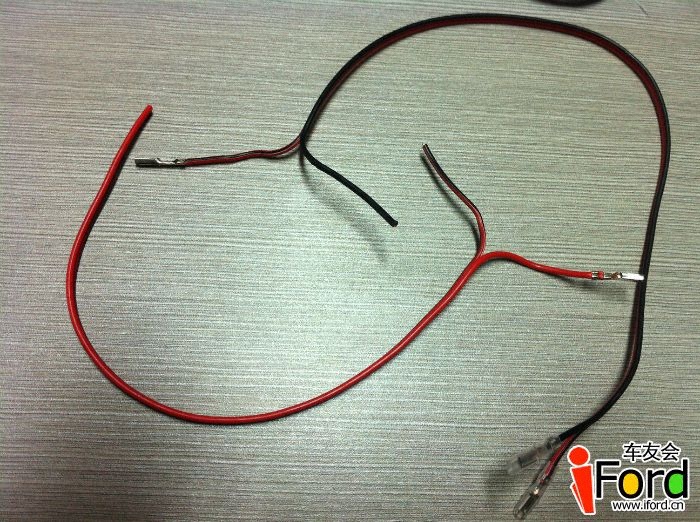

车门内线束

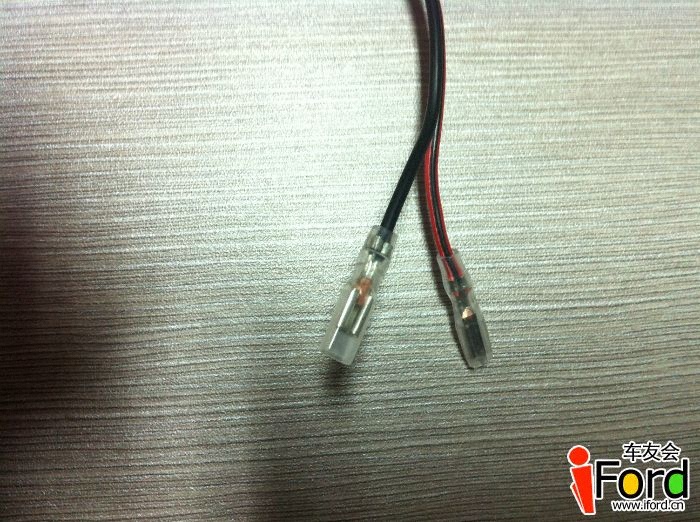

后视镜内线束,一对照地 一对电加热

照地灯效果

照地灯效果

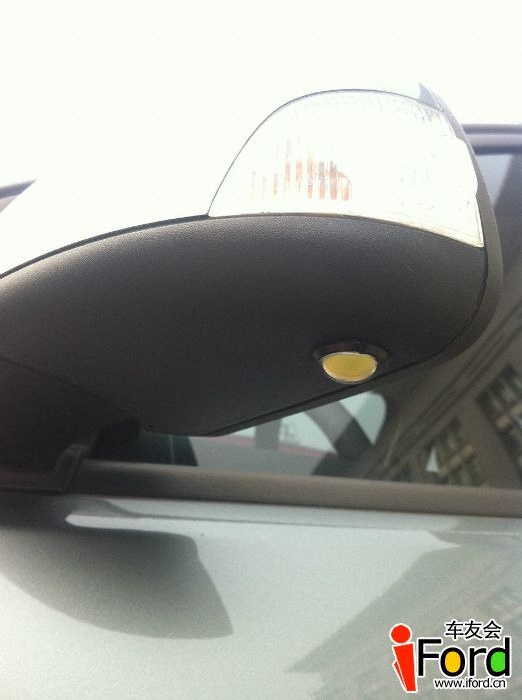

安装位置

电加热蓝镜及照地灯效果

最后上个线束链接 http://item.taobao.com/item.htm?spm=a230r.1.10.11.qsz9ya&id=17188858519&_u=7p81e045d0

ethan3210

我想要灯泡的连接。我想弄两个装后面，当倒车灯使

陈傲男

这招 有人用过了- -

dijla

陈傲男 发表于 2013-2-7 23:18
这招 有人用过了- -

什么这招 ？

dijla

ethan3210 发表于 2013-2-7 23:11
我想要灯泡的连接。我想弄两个装后面，当倒车灯使

上淘宝搜鹰眼灯  很多的 我用的23MM的

霸气的天翼110

兄弟你照地灯哪整的 告诉我下吧~~~

dijla

霸气的天翼110 发表于 2013-2-7 23:28
兄弟你照地灯哪整的 告诉我下吧~~~

自己做的    去年12月份的时候做的 那个时候应该算是第一个自己加装后视镜加热的


刚才网友说他10年的时候已经在牛师傅那里加了，那看来是我消息不灵通，但是我这个是自己动手做的  包括线束

dijla

霸气的天翼110 发表于 2013-2-7 23:28
兄弟你照地灯哪整的 告诉我下吧~~~

照地灯用的鹰眼灯，23MM 淘宝买的

霸气的天翼110

dijla 发表于 2013-2-7 23:33
照地灯用的鹰眼灯，23MM 淘宝买的

能把那个网店告诉我吗
~~~

大胜

不好意思，我2010年就在爱福之家改装了，有帖子！
